蔡司扫描显微镜的工作原理及主要用途

发布日期： 2021-07-14 15:26:41 阅读量： 687

扫描仪电子器件显微镜可粗略地分成镜体和电路系统软件两一部分。镜体一部分由光电子器件系统软件(包含射线管、扫描仪电磁线圈等)、试件室、探测器及其真空泵抽真空系统软件构成

扫描仪电子器件显微镜基本原理及作用主要用途

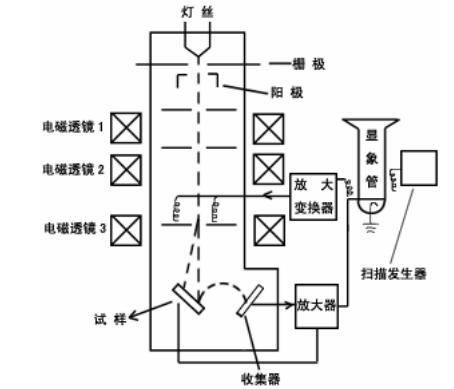

从图能够看得出，由三极射线管所发送出去的离子束(一般为50μm)，

在加快电压的作用下(2～30kV)，历经三个电磁透镜(或2个电磁透镜)，聚集成一个细微到5nm的电子探针，在末级镜片上端扫描仪电磁线圈的功效下，使电子探针在试件表层做光栅尺状扫描仪(光栅尺线框数量在于行扫描仪和帧扫描仪速率)。因为较高能电子器件与化学物质的相互影响，結果在试件上造成各种各样信息内容如二次电子、背反射面电子器件、俄歇电子、X射线、负极发亮、消化吸收电子器件和散射电子器件等。由于从试件中所获得各种各样信息内容的抗压强度和遍布分别同试件表层外貌、成份、结晶趋向、及其表层情况的一些化学性质(如电特性、磁特性等)等要素相关，因而，根据接受和解决这种信息内容，就可以得到表现试件外貌的扫描仪电子器件像，或开展结晶学剖析或化学成分分析。

为了更好地得到扫描仪电子器件像，一般是用探测仪把来源于试件表层的信息内容接受，再历经

信号分析系统软件和变大系统软件变为数据信号工作电压，最终传至显象管的栅压，用于调配显象管的色度。由于在显象管中的离子束和物镜中的离子束是同歩扫描仪的，其色度是由试件所送回的信息内容的抗压强度来调配，因此能够获得一个体现试件表层情况的扫描仪电子器件像，其放大系数界定为显象管中离子束在显示屏上扫描仪震幅和物镜离子束在试件上扫描仪震幅的比率，即

M=L/l=L/2Dγ

式中M-放大系数;

L-显象管的显示屏规格;

l-离子束在试件上扫描仪间距，它相当于2Dγ，在其中D是扫描仪电子器件显微镜的工

作间距;

2γ-物镜中离子束的扫描角。

扫描仪电子器件显微镜主要用途

最基本上的作用是对各种各样固态试品表层开展高辨别外貌观查。大景深效果图象是扫描仪电子器件显微镜观查的特点，比如：分子生物学，生物学，地貌学，金属材料学这些。观查能够是一个试品的表层，还可以是一个割开的面，或者一个横断面。冶金学家已高兴地立即见到初始的或损坏的表层。能够很便捷地科学研究金属氧化物表层，结晶的生长发育或浸蚀的缺点。它一方面可更立即地查验纸，纺织产品，当然的或制取过的木材的微小构造，科学家可以用它科学研究小的易破碎试品的构造。比如：蜂花粉颗粒物，硅藻泥和虫类。另一方面，它能够拍出来与试品表层相对应的层次感强的相片。

蔡司透射电镜

在扫描仪电子器件显微镜运用中，许多集中化在半导体元器件和集成电路芯片层面，它能够很详尽地查验元器件工作中时部分表层工作电压转变的具体情况，这是由于这类转变会产生象的差距的转变。电焊焊接裂开和浸蚀表层的关键点或内在联系能够非常容易地观查到。运用束感应电流，能够观察半导体材料P—N结內部缺点。

离子束与试品功效区域内，还发送与试品化学物质别的特性相关数据信号。比如：与试品成分遍布有关的，二次电子电子器件，特点X射线，俄歇电子，负极莹光，试品消化吸收电流量等;与试品分子结构有关的，二次电子电子衍射状况的检测;与半导体器件电力学特性有关的，二次电子数据信号、离子束感应电流数据信号;在观查薄试品时造成的散射电子器件数据信号等。现阶段各自有商业化的探测仪和设备可安裝在扫描仪电子器件显微镜试品剖析室，用以检测和判定定性分析试品化学物质的有关信息。

扫描仪电子器件显微镜针对固态原材料的科学研究运用十分普遍，沒有一切一种仪器设备可以和其一概而论。针对固态原材料的全方位特点的叙述，扫描仪电子器件显微镜是尤为重要的。
