蔡司工业CT孔隙率检测的相关标准

发布日期： 2021-07-14 15:24:45 阅读量： 654

1.孔隙率检测及有关规范

孔隙率检测是工业CT技术性中的一种数据统计分析方式。

说白了，“气孔率”即孔隙度所占的比例。在工业CT检测中，气孔率就是指原材料內部某一剖横切面上孔隙度的总面积占所属横切面的总面积比。关键运用于金属材料、非金属材料铸造件。根据对产品工件內部气孔率的检验来判断产品工件的品质。

工业CT孔隙率检测的规范关键有VDGP202/P201、VW50093/50097、VW6093/6097这些，也有其他公司自做的产品标准。

VDGP202/P201是由法国锻造研究会(VDG)铝压铸和非金属材料锻造尤其技术性联合会制订的铸造件气孔率标准。关键表明了铸造件內部或表层出气孔造成的缘故，气孔率对产品工件很有可能导致的危害，及其出气孔的等级分类。

在这个基础上，一汽大众汽车制订自身的产品标准VW50093/50097、VW6093/6097。

一汽大众汽车对其经销商规定大部分产品工件需达到规范VW50093/50097，现阶段销售市场上，大家规范的气孔率的检验相对性较多。

VW50093/50097是对气孔率规格型号的规定表明，一般产品工件工程图纸上面标明气孔率规格型号，做为产品工件品质达标的评定规范，比如：VW50097D10。

VW6093/6097是对气孔率的测定法的表明(VW6093是最新版)，具体指导参照面的挑选和气孔率的测量。例如：

①VW6093规范规定参照面务必是方形。

②当参照面地理位置因为产品工件几何图形样子，造成参照面超过产品工件，超过一部分总面积不可以超过参照面的5%。

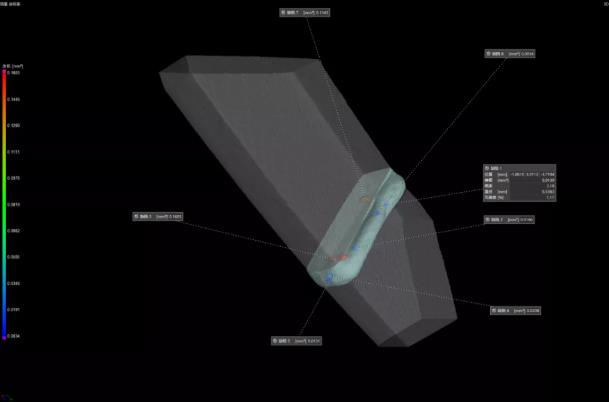

应用于CT能够形象化的见到孔空隙的3D外貌布局图以下：

2.工业CT的无限潜能

工业CT是一种普遍应用前景的测试工具，拥有别的无损检测技术方式所不具有的很多关键作用。

现阶段，工业CT不但运用到航天航空、化工厂、精密的机器设备等关键商品的检验层面，还采用车辆、原油、地质环境、考古学、木料等很多行业;近些年中国有关它的运用和发展趋势也很快速。

运用工业CT能够非触碰、非毁坏地检验物件内部构造，获得沒有重合的数据信息和图象，不但精准地得出物件內部关键点的三维部位数据信息，还能够定量分析地得出关键点的辐射源相对密度数据信息，特别是在工业CT孔隙率检测愈来愈被汽车产业和航天航空选用，这也让工业CT变成无损检测技术为关键的发展前景。

蔡司工业CT系统软件METROTOM6scout(GOMCT)具备优异的关键点画面质量：一方面是由于它应用高像素3kX射线探测仪来获得测量数据信息，另一方面是由于每一个零件在很有可能的*佳测量部位开展测量，因而自始至终以尽量高的屏幕分辨率开展测量。您能够在下面见到結果：左侧是应用蔡司工业CT系统软件ETROTOM6scout(GOMCT)转化成的测量数据信息，右侧是一般的规范。
